1987年沈陽礦山機器廠和原北京重型機器廠聯合引進了德國奧倫斯坦·科佩爾公司(簡稱O&K公司)MAMMUT錘式破碎系統技術。該破碎系統中包括六種規格板式給料機，由沈陽礦山機器廠負責生產，并在20世紀90年代形成一定系列(ZBD型)。

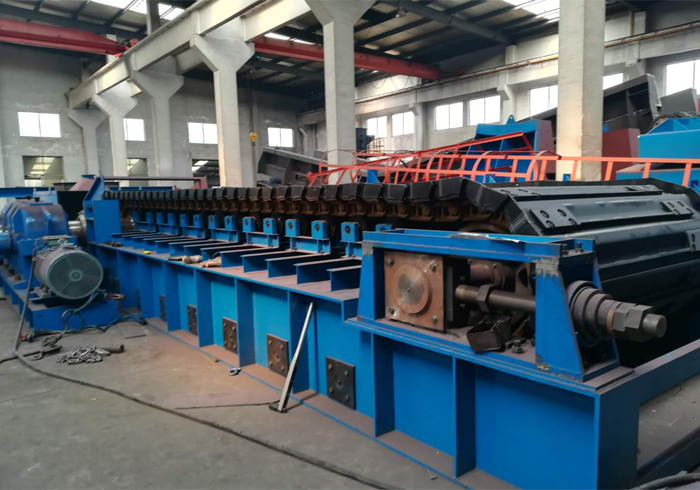

ZBD型板式給料機結構與老型號GBZ板式給料機的結構截然不同。ZBD型鏈條采用推土機用的履帶鏈，運轉安全可靠，使用方便，鏈節無需注油，鏈板用搭接式焊接鏈板，使用中不漏料，不跑偏。鏈帶除支重輪支撐外，還設有滑軌支撐。鏈帶拉緊裝置設有緩沖彈簧，能減緩鏈條沖擊荷載，延長鏈條使用壽命。驅動裝置懸掛在機器的主軸上，不與基礎相連，因而方便安裝，容易拆卸，并且有減速器齒輪嚙合性能不受基礎精度影響的優點。主機上的鏈輪與軸聯接采用無鍵聯接(脹套聯接)，可避免開鍵槽產生應力集中的現象出現。軸承與軸之間的固定采用鎖緊套和退卸套，方便裝拆及維修。驅動采用大速比直交減速器或液壓馬達驅動，省掉開式齒輪驅動機構，減小了機器的橫向尺寸，便于工藝布置。允許的安裝傾角較大，大傾角可達25°。能使選型設備尺寸小，工藝布置合理，節省投資。通過電控裝置能使板式給料機依據破碎機的負荷自動調節給料機的給料速度，使破碎機受料狀態均勻，工作負荷平穩，以及能實現系統的自動化。板式給料機根據物料種類及水分的不同，粘料和散落物料的情況有所不同。為收集散落物料，可在板式給料機下面裝設刮板輸送機或帶式輸送機。ZBD型可完全替代GBZ型。
國外情況
根據掌握資料以及引進的機型來看，國外的重型板式給料機技術水平也是逐步提高的，20世紀八九十年代，冀東水泥廠、江蘇淮海水泥廠、廣西柳州水泥廠、大連第二水泥廠、鞍山齊大山鐵礦分別引進了不同國家不同規格的板式給料機，其中由德國引進的重型板式給料機結構較為好，是當代水平的產品。另外從掌握資料得知，美國史蒂芬斯一阿達姆森有限公司，能生產12～108英寸(304～2743 mm)，大給料能力為3000～6000t/h的重型板式給料機，驅動裝置為液壓馬達驅動，可以無級調速。德國O&K和克虜伯等公司生產的重型板式給料機大寬4000mm，給料能力6000t/h。傳動鏈是履帶鏈，驅動裝置可以是機械或液壓驅動?？捎糜诠潭ㄊ狡扑檎?，也可用于移動式破碎站。
發展趨勢
根據掌握資料和引進樣機的情況分析，重型板式給料機在選型允許的情況下，選用小寬度、大速度、大能力的重型板式給料機是經濟的，也是選型的方向。隨著礦山向大中型化發展，作為礦山設備之一的重型板式給料機也應向大中型發展。為便于選型和控制選型，應發展標準化系列產品。在機器的設計機構上，應力求簡單新穎，方便安裝和使用。驅動裝置應發展大速比大扭矩的減速器，且型式應為直交式，或是低轉速大扭矩液壓馬達。盡量減輕機重和橫斷面尺寸，以便于工藝布置。鏈條采用履帶鏈。鏈板根據需要選用焊接式鏈板或鑄造式鏈板。鏈板結構可選用雙圓弧，亦可選用單圓弧。雙圓弧鏈板比單圓弧鏈板橫向尺寸要小一些，但聯接鏈板的螺栓要接觸物料，裝拆螺栓比較麻煩；而單圓弧鏈板比雙圓弧鏈板橫向尺寸要大一些，但聯接鏈板螺栓不接觸物料，鏈板裝拆比較容易。支撐鏈板結構應發展?jié)L輪和滑軌組合支撐結構。尾部拉緊應發展帶有緩沖式彈簧的拉緊結構。傳動件聯接應發展無鍵聯接。受料段根據需要應發展帶有緩沖裝置的結構型式?？傊?，發展大中型、大能力、結構新、應用范圍廣、價格低，適合各種工藝選型需要的重型板式給料機是發展的方向。
重型板式給料機國內主要生產廠家有上海建設路橋機械設備有限公司、唐山冶金礦山機械廠和沈陽礦山機械集團有限責任公司。
